UTP 케이블은 위 그림에서 보는 바와 같이 8가닥의 전선으로 이루어져 있으며, 피복을 벗겨보면 각각 2개씩 꼬아져 있습니다.
실제 인터넷 환경에서 사용하는 선은 4가닥입니다.
선의 배열을 12345678 로 한다면 1,2 번은 송신용, 3,6번은 수신용으로 사용합니다.


☆ 다이렉트 케이블(Direct Cable)
컴퓨터와 허브를 연결할 때 사용하며 1:1 케이블이라고도 합니다. 다이렉트 케이블은 선이 양쪽에 1:1 로 연결되어 있으며 컴퓨터와 허브는 1:1로 연결되지만 허브내부의 포트와 포트를 연결시켜주는 곳에서 송신과 수신을 바꿔주기 때문에 허브에 연결된 컴퓨터들이 서로 통신을 할수 있는것입니다.

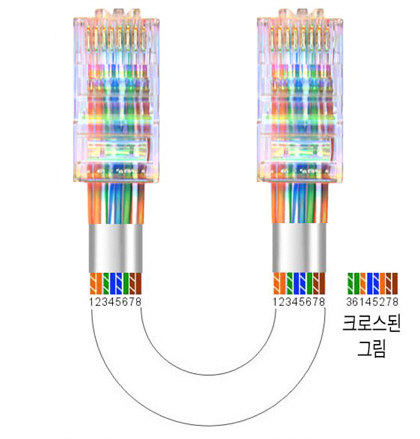

☆ 크로스 케이블(Cross Cable)
허브를 사용하지 않고 컴퓨터와 컴퓨터를 직접 연결할 때 사용하는 방식입니다.
이것은 케이블의 양쪽의 송신과 수신을 한쪽에 1,3번과 2,6번을 꼬아 놓았기 때문에 크로스 케이블이라고 합니다.
참고로 UTP 케이블로 연결할 수 있는 최대 길이는 보통 100m 정도입니다.
반드시 그림의 색상과 동일하게 작업 해야됩니다
