가. 기초음향
1) 소리의 전달
소리는 종파의 형태를 가지고있는데, 공기를 통해서 전달됨
참고자료 : http://100.naver.com/100.nhn?docid=829134
2) 횡파와 종파
① 종파 : 매질의 진동방향과 파동의 진동방향이 일치할 때
② 횡파 : 매질의 진동방향과 파동의 진동방향이 수직일 때
* 소리는 공기와 평행한 방향으로 진동하기 때문에 종파이다.
3) 가청주파수 (Audio Frequency) - 주파수란? 1초에 발생하는 파장의 진동횟수
① 인간의 가청주파수 : 20-20KHz
② 돌고래 : 150Hz - 150KHz
③ 개 : 15Hz - 50KHz
④ 박쥐 : 1KHz - 120KHz
⑤ 고양이 : 60Hz - 65KHz
4) 파장(Wavelength)
짧은 파장은 고음이고, 저음은 파장이 길다..
주파수(Hz) |
파장(m) |
주파수(Hz) |
파장(m) |
20 Hz |
17.000 |
800 Hz |
0.425 |
25 Hz |
13.600 |
1 KHz |
0.340 |
31 Hz |
10.968 |
1.2 KHz |
0.283 |
40 Hz |
8.500 |
1.6 KHz |
0.213 |
50 Hz |
6.800 |
2 KHz |
0.170 |
63 Hz |
5.397 |
2.5 KHz |
0.136 |
80 Hz |
4.250 |
3.1 KHz |
0.110 |
100 Hz |
3.400 |
4 KHz |
0.085 |
125 Hz |
2.720 |
5 KHz |
0.068 |
160 Hz |
2.125 |
6.3 KHz |
0.054 |
200 Hz |
1.700 |
8 KHz |
0.043 |
250 Hz |
1.360 |
10 KHz |
0.034 |
315 Hz |
1.079 |
12.5 KHz |
0.027 |
400 Hz |
0.850 |
16 KHz |
0.021 |
500 Hz |
0.680 |
20 KHz |
0.017 |
630 Hz |
0.540 |
|
|
※도표 보는 법 : 20Hz의 파장길이는 17미터
파장이 길기때문에 회절하는 성질이 있으며, 파장이 짧은 주파수는 반사하는 성질이 있다.
5) 소리의 전달 - 위상(매우 중요!!)
2개의 음원이 동일한 위상(극성)을 가지고 시작한다면 보강간섭이 일어나 소리가 위와같이 커짐
180도가 뒤집힌 위상이 겹쳐질때는 역상으로 상쇄간섭이 일어나 소리가 약해지거나 소멸됨
(100% 사라지는 경우는 있긴 있지만 거의 없음)
(역상이 될 경우의 예제)
① 강단마이크로 두개의 마이크를 사용할 경우 한쪽 마이크의 XLR핀은 1 2 3 잘 연결되어있으나, 다른 한쪽 마이크의 2번3번이 바뀔경우 역상이 되어 소리가 매우 어색해진다..
② 스피커의 경우 양쪽 모두 다 + -를 바꾼것은 별 이상한점을 느끼지 못하지만.. 한쪽은 + - 정상연결, 다른한쪽은 + - 잘못연결할 경우도 서로 간섭이 생겨 소리가 작아지거나 사라진다. |
※ 매우 중요한 내용이기때문에 반드시 숙지
6) 음의 3요소
① 소리의 세기(Loudness) 소리의 강약, 음압(악기의 터치에 따른 강약의 변화)
② 소리의 높이(Pitch) 음정을 뜻하는 소리의 기본주파수 (피아노건반의 높은음과 낮은음의 차이)
③ 음색(Timbre) 같은 주파수를 가진 악기라 하더라도 배음의 구조와 진동수가 다르므로 고유한 음색의 차이가 있음
7) 소리의 속도(중요)
상온 15도일때 소리의 속도는 1초에 340m/s, 온도가 바뀌면 소리의 속도도 바뀐다.
8) 역제곱법칙(역자승법칙) - 음원에서부터 거리가 2배씩 증가될때마다 거리의 제곱에 반비례하여 소리의 크기가 감소됨을 의미
참고자료 : http://ko.wikipedia.org/wiki/%EC%97%AD%EC%A0%9C%EA%B3%B1_%EB%B2%95%EC%B9%99
9) 데시벨(dB)
두개의 음량사이의 차이(비율)을 의미함..
참고자료 :

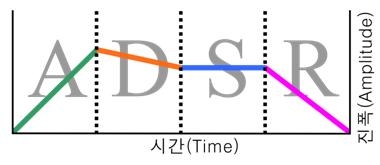

10) 엔벨로프(Envelope) 소리의 생성에서부터 소멸까지 우리 눈에 보기 쉽게 만들어놓은 곡선이다..
Attack : 충돌음.. 충돌직후의 소리
Decay : 소리의 정점에서 어떤 소리가 떨리는데까지 내려오는 단계(어텍과 디케이의 소리는 사람이 잘 못듣는다)
Sustain : 충돌 직후 떨림
Release : 떨림-사라지기까지의 시간 (사람의 귀는 서스테인과 릴리즈를 잘 듣는다)
11) 라우드니스(Loudness) = 등청감곡선
사람의 귀는 모든 음을 평탄하게 듣지 않고, 1-5KHz의 음에 대해서 예민하게 듣는편이다..
※ 아기 울음소리는 4KHz에 가깝다.. 자다가도 아기가 울면 벌떡 일어나는 이유이기도 함...
12) 마스킹효과
① 두 음의 음량차이가 클 수록 마스킹효과는 커진다.
② 두 음의 거리가 가까울수록 마스킹되기 쉽다.
③ 저음은 고음을 마스킹하기 쉽지만, 고음이 저음을 마스킹하기는 어렵다.
④ 시간적으로 앞서 울린 음이 뒤의 음을 마스킹하는 일도 있다.
※ 마스킹효과의 적용
가.예배시작전 잔잔한 bgm을 깔아서 기도하는 성도님의 소리가 옆사람에게 들리지않게 마스킹한다.
나.엘리베이터 속에서 모터돌아가는 소리를 잘 안들리게 하려고 엘리베이터 속에 음악을 튼다.
다.백화점에서 쇼핑하는 고객들에게 음악을 틀어 백화점 내 소음을 잘 안들리게 한다.
13) 칵테일파티효과 : 떠들썩한 공간에서 사람이 들으려고 하는 음을 선택하여 들을 수 있는 능력
14) White noise(백색잡음) : 20-20KHz 모든 주파수의 음을 동일한 음량으로 나는 잡음
15) Pink noise : 인간이 듣기 평탄한것처럼 들리는 노이즈
16) HUM, BUZZ : 교류전원은 일정한 간격을 두고 전기의 +극과-극이 바뀌는데 이 주파수가 음향시스템에 유입되어 나는 잡음
17) Switching Noise (스위칭노이즈) : 전자회로 내부에 전원이 공급되면서 전압이 급속하게 변할 때 나는 충격음으로 앰프를 먼저 켜고 믹서를 나중에 켜면 펑소리가 나는 현상
※ 전원공급순서 : 믹서 -> 아웃보드 -> 앰프 (전원차단은 반대로)
18) 전력량 계산 : 220V에서 15A는 몇 W일까? 220 x 15 = 3300W 220V에서 6600W는 몇 A일까? 6600 / 220 = 30A
나. 효과적인 방송실 운용하기
1) 방송실 공간확보
① 방송실의 위치는 왼쪽 오른쪽 중앙 중에 중앙이 좋다.
② 음향믹서 앞은 창문이 있어야한다.
③ 방송실바닥은 엑세스플로어를 설치하면 배선에 편리하다.
④ CDP나 이펙터같이 잦은 조작이 필요한 기기는 음향믹서 옆에, 앰프와같이 조작이 많이 필요치않는 기기는 별도로 분리하면 좋다.
⑤ 가능하면 오픈부스가 운용의 편리점이 있다.
2) 예배 매뉴얼
예배가 시작되기 전 무슨장비를 켜야하고, 어떻게 준비하는지, 기도시간에 카메라는 어떻게 잡을것인지를 문서화해놓은 파일입니다.. 자세하면 자세할수록 좋습니다!!
숙제입니다! 아래파일을 참고하시고 숙제하세요 ㅎㅎ
방송실메뉴얼북주일1부.hwp
3) 시스템블록다이어그램
시스템이 어떻게 연결되어있는지를 표로 나타낸 것으로 왼쪽편은 입력, 오른쪽편은 출력을 그리는것이 일반적이다.
4) 장비목록 및 관리 데이터베이스
방송장비대장.xls
다. 전기음향기기
1. 마이크의 종류
1) 다이나믹마이크 : 강한 내구성과 넓은 다이나믹레인지 단순한 구조로 콘덴서마이크보다 저렴한 가격에 많이 사용됨
마이크에 무빙코일이 감겨있음..
2) 컨덴서마이크 : 전기를 저장할 수 있는 전기소자를 사용하여 양 극 사이의 거리와 전압의 변화에따라 소리신호로 변환됨.
2. 마이크의 특성
1) 감도(Sensitivity) : 마이크가 얼마나 잘 소리를 빨아들이느냐의 특성
2) 주파수 특성 : 마이크가 받아들이는 소리에 주파수 응답특성을 나타낸 도표 (평탄한 마이크도 있고, 주파수특성이 다른 마이크도 있음)
3) 지향성 : 단일지향성마이크는 131도의 지향성을, 슈퍼카디오이드는 115도, 하이퍼는 105도, 양지향성은 90도, 무지향은 지향성이 없다.
2. 코옴필터링(Comb Filtering) : 어떤 소리가 시간차에의해 뒤늦게 들어오는 경우 발생(보면대위에 마이크설치, 두개의 마이크사용 등...)
3. 근접효과(Proximity Effect) : 마이크를 가까이하면 가까이할수록 저음이 더 증가되어 들어오는 현상
4. 하울링 : 스피커에서 나는 소리가 마이크로 들어와 다시 스피커로 나오는 현상
